四柱粉末成型液壓機

　　一、產品介紹

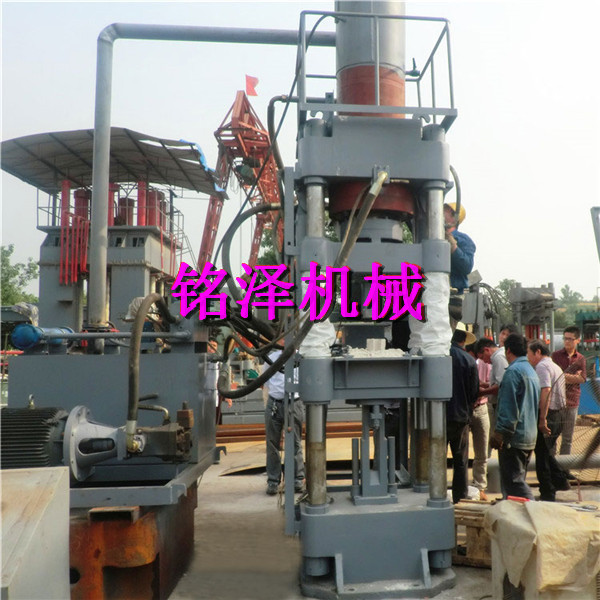

　　1.主機為立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。

　　2.上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.

　　3.主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。

　　4.四柱粉末成型液壓機中的液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。

　　5.設備中的液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。

　　二產品工作方式

　　1.點動：按相應按鈕即產生相應動作，松開則動作停止

　　2.手動：按相應按鈕則產生相應動作直至極限位置

　　3.與半自動的，而半自動的四柱粉末成型液壓機從控制上來講又可分為兩種：

　　a、定壓控制:滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(最后停止)

　　b、定程控制：滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(最后停止)液壓機的特點：三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。

　　三、產品參數

　　公稱壓力：500kn

　　液體最大壓力：25MPa

　　滑塊行程：500mm

　　最大開口高度：700mm

　　下行速度：200-260mm/s

　　壓制速度：10-20mm/s

　　回程速度：180-220mm/s

　　下頂缸：20t

　　行程：300

　　工作臺有效面積：500x500mm

　　油泵型號;40YCY
